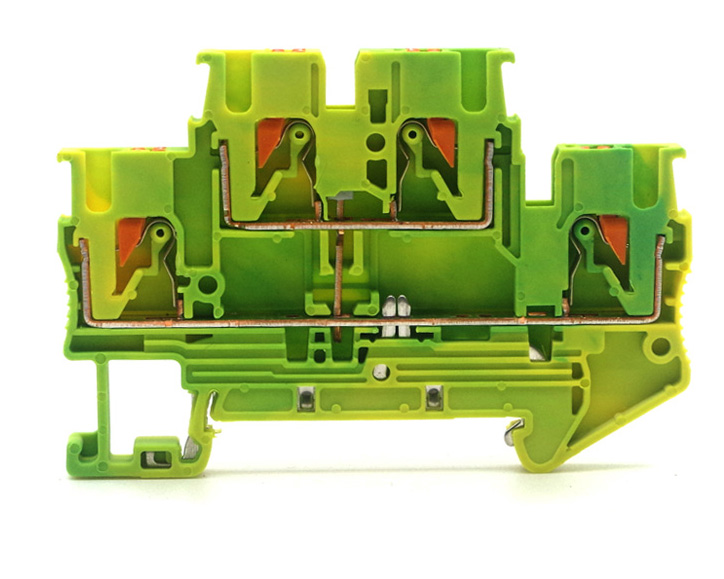

PTTB2.5-PE
電氣特性額定浪涌電壓6 kV額定條件下的最大功耗0.77 WEx數據額定參數 (ATEX/IECEx)ATEX證書PTB?09?ATEX?1111?UIEC防爆證書…
點擊數：4737
詳細描述
- 技術參數
- 尺寸圖
- 訂購方式
- 相關附件
- pdf下載
| 產品類型 | 多層接線端子 |
| 應用領域 | 鐵路工業 |
| 連接量 | 4 |
| 行數 | 2 |
| 電位 | 2 |
| 絕緣特性 | |
| 過電壓類別 | III |
| 污染等級 | 3 |
| 額定浪涌電壓 | 6 kV |
| 額定條件下的最大功耗 | 0.77 W |
| 每層的連接數量 | 2 |
| 額定橫截面 | 2.5 mm2 |
| 額定接線容量AWG | 12 |
| 第一和第二層 | |
| 剝線長度 | 8 mm ... 10 mm |
| 塞規 | A4 |
| 連接符合標準 | IEC?60947-7-1 |
| 硬導線橫截面 | 0.14 mm2 ... 4 mm2 |
| 橫截面 AWG | 26 ... 12 |
| 柔性導線橫截面 | 0.14 mm2 ... 4 mm2 |
| 導線橫截面，柔性[AWG] | 26 ... 14 |
| 柔性導線橫截面（套管，帶/不帶塑料絕緣管） | 0.14 mm2 ... 2.5 mm2 |
| 柔性導線橫截面（帶塑料絕緣管的套管） | 0.14 mm2 ... 2.5 mm2 |
| 柔性導線橫截面（具有相同橫截面的2根導線，帶TWIN套管和塑料套管） | 0.5 mm2 |
| 2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管 | 0.5 mm2 |
| 標稱電流 | 22 A (2.5 mm2，可連接導線橫截面) |
| 最大負載電流 | 26 A (具有4?mm2導線橫截面，剛性) |
| 額定電壓 | 500 V |
| 額定橫截面 | 2.5 mm2 |
| 第一和第二層 直接插拔式連接橫截面 | |
| 硬導線橫截面 | 0.34 mm2 ... 4 mm2 |
| 柔性導線橫截面（套管，帶/不帶塑料絕緣管） | 0.34 mm2 ... 2.5 mm2 |
| 柔性導線橫截面（帶塑料絕緣管的套管） | 0.34 mm2 ... 2.5 mm2 |
| 額定參數 (ATEX/IECEx) | |
| ATEX證書 | PTB?09?ATEX?1111?U |
| IEC防爆證書 | IECEx?PTB?10.0021?U |
| 標識 | Ex eb IIC Gb |
| 工作溫度范圍 | -60 °C ... 110 °C |
| Ex認證附件 | 3211634 D-PTTB 2,5 |
| 3030747 ATP-STTB 4 | |
| 1204517 SZF 1-0,6X3,5 | |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| 插入式橋接件?/?FBS 2-5?/?3030161 | |
| 插入式橋接件?/?FBS 3-5?/?3030174 | |
| 插入式橋接件?/?FBS 4-5?/?3030187 | |
| 插入式橋接件?/?FBS 5-5?/?3030190 | |
| 插入式橋接件?/?FBS 10-5?/?3030213 | |
| 插入式橋接件?/?FBS 20-5?/?3030226 | |
| 插入式橋接件?/?FBS 50-5?/?3038930 | |
| 橋接數據 | 16 A?/?2.5 mm2 |
| 防爆溫度上升 | 40 K (18?A?/?2.5?mm2) |
| 標稱工作電壓 | 400 V |
| 用于使用橋接件進行橋接 | 440 V |
| - 不相鄰的接線端子之間橋接 | 352 V |
| - 切割至所需長度的橋接 | 166 V |
| - 切割至所需長度的橋接，帶蓋板 | 352 V |
| - 切割至所需長度的橋接，帶分隔板 | 440 V |
| 額定絕緣電壓 | 400 V |
| Ex等級 常規 | |
| 額定電流 | 18 A |
| 最大負載電流 | 22 A |
| Ex 連接數據 概述 | |
| 額定橫截面 | 2.5 mm2 |
| 額定接線容量AWG | 14 |
| 剛性接線容量 | 0.14 mm2 ... 4 mm2 |
| 接線容量AWG | 26 ... 12 |
| 柔性接線容量 | 0.14 mm2 ... 2.5 mm2 |
| 接線容量AWG | 26 ... 14 |
| Ex等級 第1層 | |
| 接觸電阻 | 1.2 mΩ |
| Ex等級 第2層 | |
| 接觸電阻 | 0.92 mΩ |
| 寬度 | 5.2 mm |
| 端板寬度 | 2.2 mm |
| 高度 | 45.8 mm |
| NS 35/15高度 | 55 mm |
| NS 35/7,5高度 | 47.5 mm |
| 高度 | 1.87 " |
| 長度 | 68 mm |
| 顏色 | 灰色 |
| 阻燃等級，符合UL 94 | V0 |
| 絕緣材料組 | I |
| 絕緣材料 | PA |
| 低溫下的靜態絕緣材料應用 | -60 °C |
| 絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 絕緣材料相對溫度指數（電氣，UL 746 B） | 130 °C |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 鐵路車輛的防火保護 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量熱釋熱NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通過 |
| 煙霧比光密度NFPA 130 (ASTM E 662) | 通過 |
| 煙氣毒性NFPA 130 (SMP 800C) | 通過 |
| 電涌電壓測試 | |
| 測試電壓設定值 | 7.3 kV |
| 結果 | 通過測試 |
| 溫升測試 | |
| 溫度上升要求測試 | 溫度上升 ≤ 45 K |
| 結果 | 通過測試 |
| 短時耐受電流 2.5 mm2 | 0.3 kA |
| 短時耐受電流 4 mm2 | 0.48 kA |
| 結果 | 通過測試 |
| 工頻耐受電壓 | |
| 測試電壓設定值 | 1.89 kV |
| 結果 | 通過測試 |
| 機械參數 | |
| 開口式側板 | 是 |
| 機械強度 | |
| 結果 | 通過測試 |
| 載體上的附件 | |
| DIN導軌/固定支點 | NS 35 |
| 測試力設定值 | 1 N |
| 結果 | 通過測試 |
| 導線損壞和松動測試 | |
| 旋轉速度 | 10 rpm |
| rpm | 135 |
| 導線橫截面／重量 | 0.14 mm2 / 0.2 kg |
| 2.5 mm2 / 0.7 kg | |
| 4 mm2 / 0.9 kg | |
| 結果 | 通過測試 |
| 老化 | |
| 溫度循環 | 192 |
| 結果 | 通過測試 |
| 針焰測試 | |
| 暴露時間 | 30 s |
| 結果 | 通過測試 |
| 振蕩/寬頻帶噪音 | |
| 規格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 頻譜 | 2類，B級使用壽命測試，在轉向架上進行 |
| 頻率 | f1?= 5 Hz 到 f2?= 250 Hz |
| ASD等級 | 6.12 (m/s2)2/Hz |
| 加速度 | 3.12g |
| 每軸的測試周期 | 5 h |
| 測試方向 | X-, Y- 與 Z-軸 |
| 結果 | 通過測試 |
| 沖擊 | |
| 規格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 脈沖波形 | 半弦 |
| 加速度 | 30g |
| 電擊時間 | 18毫秒 |
| 每個方向的電擊次數 | 3 |
| 測試方向 | X-, Y- 與 Z-軸 （正向與負向） |
| 結果 | 通過測試 |
| 環境條件 | |
| 環境溫度（運行） | -60 °C ... 105 °C (最高短期工作溫度，電氣特性相對溫度。) |
| 環境溫度（存放/運輸） | -25 °C ... 60 °C (短期內（不超過24? 小時），-60?°C到+70?°C) |
| 環境溫度（組裝） | -5 °C ... 70 °C |
| 環境溫度（執行） | -5 °C ... 70 °C |
| 允許濕度（存放/運輸） | 30 % ... 70 % |
| 連接符合標準 | IEC?60947-7-1 |
| 安裝類型 | NS 35/7,5 |
| NS 35/15 |
